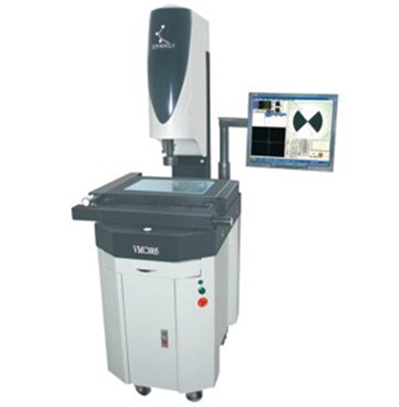

VMC-S系列是一款簡易版全自動光學影像量測儀，X、Y、Z軸采用CNC伺服閉環控制系統，定位精度高，通過鼠標、搖桿就可以實現所有量測功能，批量檢測效率高，同時具有SPC報表分析功能。另可選配探針系統或激光模組，滿足多功能測量需求。
標準配置：
VMC400S機身
機臺底座
4相可程式LED冷光源（底光和表面光）
3D 高解析度彩色CCD一個
3D-P型帶卡位鏡頭一組（放大倍率28倍—180倍連續變倍）
電腦控制系統一套（AMD 3000+/DDR 2G內存/硬盤500G/52X CD-ROM/19”液晶）
影像量測軟件V6.07一套(軟件是自行研發所有,如有糾紛愿受法律制裁)
OVM Pro加密鎖一個
校正片一塊
操作手冊一本
黏土一包
技術參數
機臺型號 | VMC250S | VMC300S | VMC400S |
工作平臺尺寸 | 470X360 | 470X360 | 620X520 |
測量行程mm | 250*150*200 | 300*200*200 | 400*300*200 |
全機尺寸mm | 802*840*1690 | 802*840*1690 | 1350*900*1690 |
機臺重量kg | 319 | 319 | 機身:442 V4工作桌:100 |
機臺承重 | 30 | ||
機臺底座和立柱材質 | 高精度花崗石 | ||
操作方式 | 半自動 | ||
傳動方式 | 自主開發精密無牙絲桿傳動機構 | ||
馬達控制方式 | 智能一體化（鼠標、搖桿控制） | ||
鏡頭 | 3DFAMILY-P型定格卡位鏡頭 | ||
放大倍率 | 光學放大倍率：0.7X-4.5X | ||
CCD | 43萬像素品牌彩色CCD | ||
燈源 | 上表面燈：分區控制4相燈，白色；下輪廓燈：LED近平行光燈 白色 | ||
光學尺分辨率 | 1(0.5可選） | ||
X、Y軸精度 | (3+L/200) | ||
X、Y重復性 | 2 | ||
最大運行速度(mm/s) | XY軸:200，Z軸:80 | ||
加速度(mm/s2) | XY軸:400, Z軸:200 | ||
軟件 | OVM Pro3.0 | ||
保修期 | 一年 | ||
使用環境 | 電源：110V-220V±10% 50/60HZ,溫度：20±5℃，濕度：45%-75% | ||
