變頻通風系統是指多臺通風設備共用一臺風機，采用變頻控制技術，根據通風設備的使用量自動調節風機的運轉，從而達到節能的目的。

1、原理：

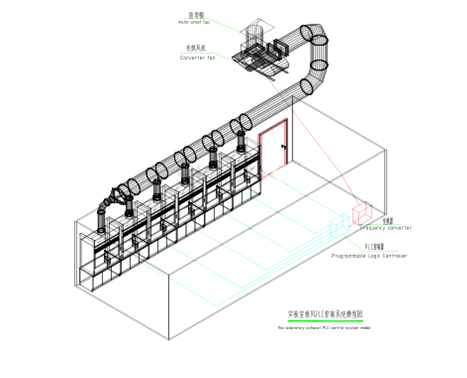

其原理是：在通風管路的主管上加風管壓力傳感器，另設變頻柜，變頻柜里安裝變頻控制器，通過初設一個風管壓力值，由變頻控制柜對系統風量進行控制。當有一部分通風設備不使用時，通風主管的壓力產生變化，這時壓力傳感器檢測到壓力變化后，它將這種壓力變化轉換為0~10V的電壓信號，傳遞到變頻控制柜，變頻控制柜將這種信號轉換為一種電流值來控制變頻器，降低變頻器的工作頻率，由于變頻器的頻率變化，產生的電流變化控制風機的轉速，以達到降低風機的排風的目的。

變頻調速是一種先進且較成熟的技術，它是通過整流器、逆變器和控制電路將頻率-定的交流電變成直流，再將直流逆變?yōu)椴煌l率的交流，以達到對交流異步電機進行調速控制。

通風柜上方的控制閥為電子調風閥，它是一種新型的微電腦式風閥。

2、變頻調速的優點：

1）電子調風慣的控制面板可以直接安裝在通風柜的上立柱或下座，操作方便、直觀。

2）風閥的角度可以O(shè) 到90 作任意調整，操作人員可以通過風閥的控制面板的觸摸按鈕任意設置風閥的角度，風閥會自動保存設定值。

3）電子調風閥可以開關風閥和風機，可以多個風閥聯機開關風機，也可以作為變頻控制系統中的控制器，向PLC、變頻器輸出信號來控制變頻器的輸出，從而控制系統風量，保持通風柜的風量恒定。

4）電子調風閥同時可以代替照明開美和系統開關等，減少通風柜上的各種電器設備，提高了操作人員的安全保護。

5）電子調風閥在關機狀態時能自動復位為0 ，因此同時具備了止回閥的功能，其他正在工作的通風柜產生的廢氣不會倒流到此通風柜中。

3、PLC變頻控制的優點：

1）高效：采用變頻調速，直接調節風量，使無用功減少，提高系統工作效率。

2）節能：變頻調速后風機一般以30 ~ 45Hz運行，節能達25% ~ 70%以上，頻率越低，節電率越高。

3）延長風機系統壽命：實現真正變頻軟啟動，減少電機啟動對電網的沖擊和對電機本身的危害，提高電機的壽命和系統的壽命。

4）提高風機運行質量：以往，風機總是處于工頻50Hz滿速運行，風機的運行質量很低;而采用變頻調速后，隨風量適時調節頻率以調節轉速，風機的運行質量大大提高。

4、適用條件：同一個房間或同時使用的多個房間有很多通風設備，宜采用變頻系統。能有效地節約能源。
